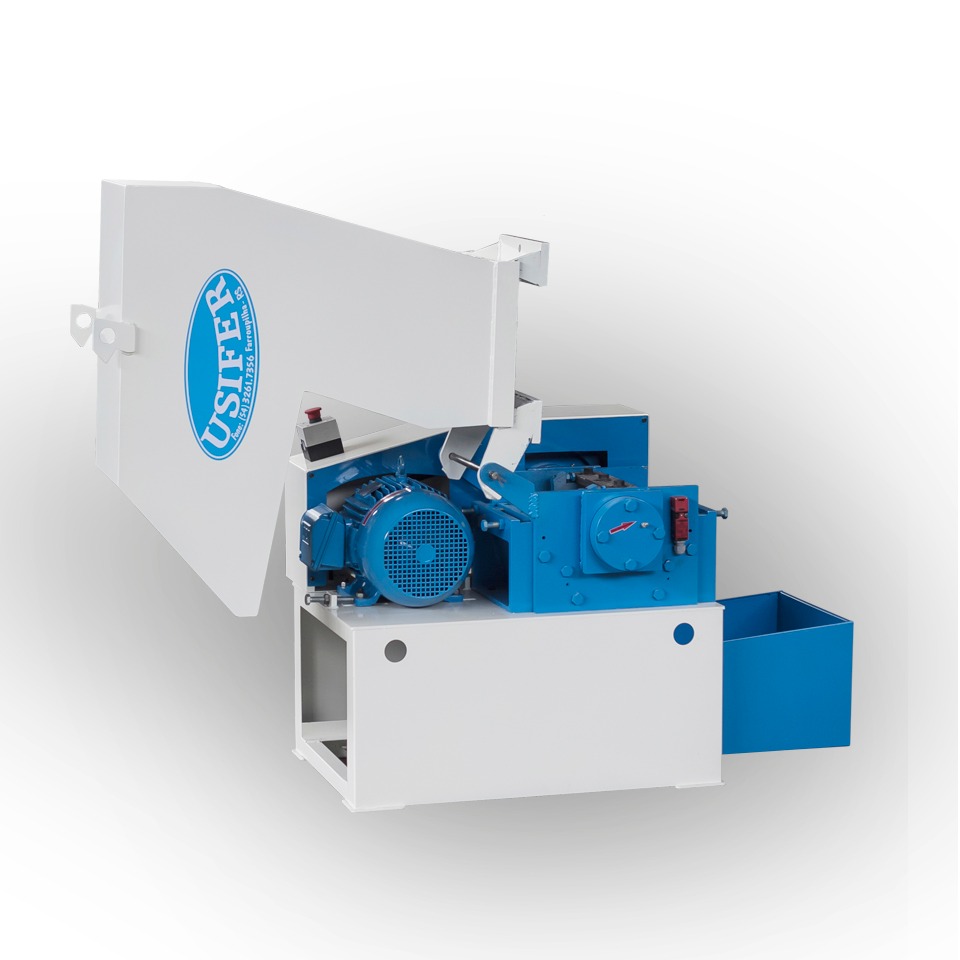

Moinho Granulador USI 310

USI 310 ALTA ROTAÇÃO
Indicados principalmente em central de moagem, trituração de diversos tipos de materiais
tais como: Plásticos diversos, borrachas, EVA, espuma, tecidos, madeiras, papeis, etiquetas
adesivas, fibra de vidro, terra Park, isopor, alimentícios, agrícolas, vidro, ossos, couros,
cartão magnético, eletrônico, eletrodoméstico, hospitalar.
MOTOR
CHAVE
Trifásico com potencia de 10 -12,5 -15 CV, 220/380 380/660 60Hz 4 pólos.

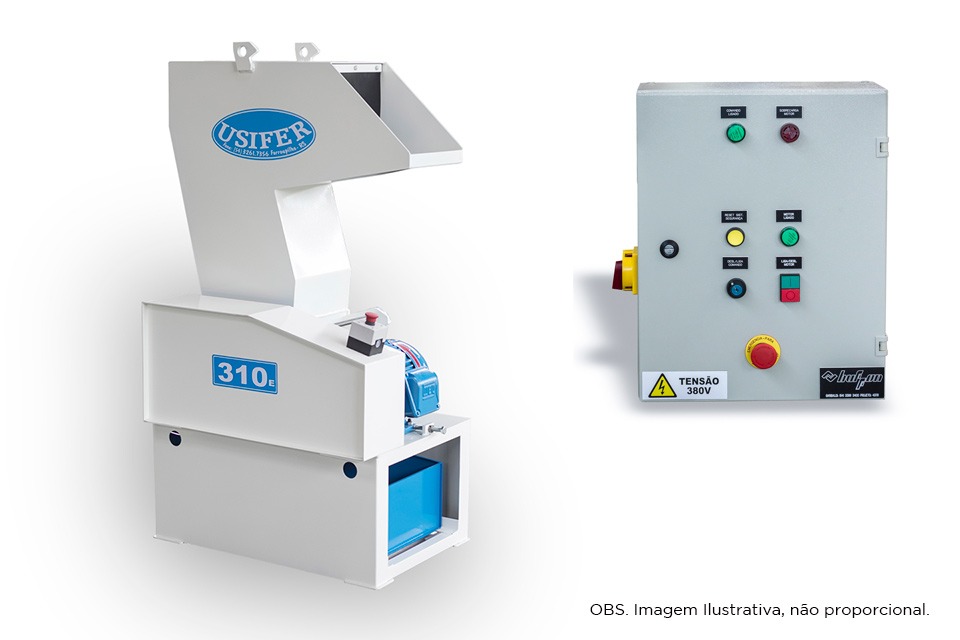

Chave de partida painel elétrico adequado a norma de segurança NR 12 :
Disjuntor principal para proteção contra curto circuito
Comando em 24V baixa tensão
LEDS para indicar condições de funcionalidade
Rele de segurança para botão de emergência e micro de segurança
Chave seccionadora com travamento para cadeado lado externo do painel
Botão de reset para rearme do sistema
Botão duas posições para ligar e desligar o motor
Peças Weg BHS SCHMERSAL
AMPERAGEM
De consumo em funcionamento: 6.57 KW Hora à todo vapor
EIXO ROTOR
Diâmetro externo de 75 mm.
Eixo do rotor: 936 RPM
ROTAÇÃO
BOCAL DE ALIMENTAÇÃO
Longo para evitar que o operador alcance as facas medindo 920 x 305 x 300 mm com chapa
dupla na parte traseira para atenuação do ruído e com projeto que diminui o retorno do
material moído.
MOINHO
CUNHAS
Alta rotação
Acoplado ao bocal só é necessário retirar os parafusos que prendem o cunho, para chegar
diretamente à câmara de moagem, facilitando a troca das facas e peneiras.
03 LÂMINAS ROTATIVAS
Afiáveis inteiras, reguláveis e substituíveis, no sistema corte paralelo, medindo 300 x 95
mm.
02 LÂMINAS FIXAS

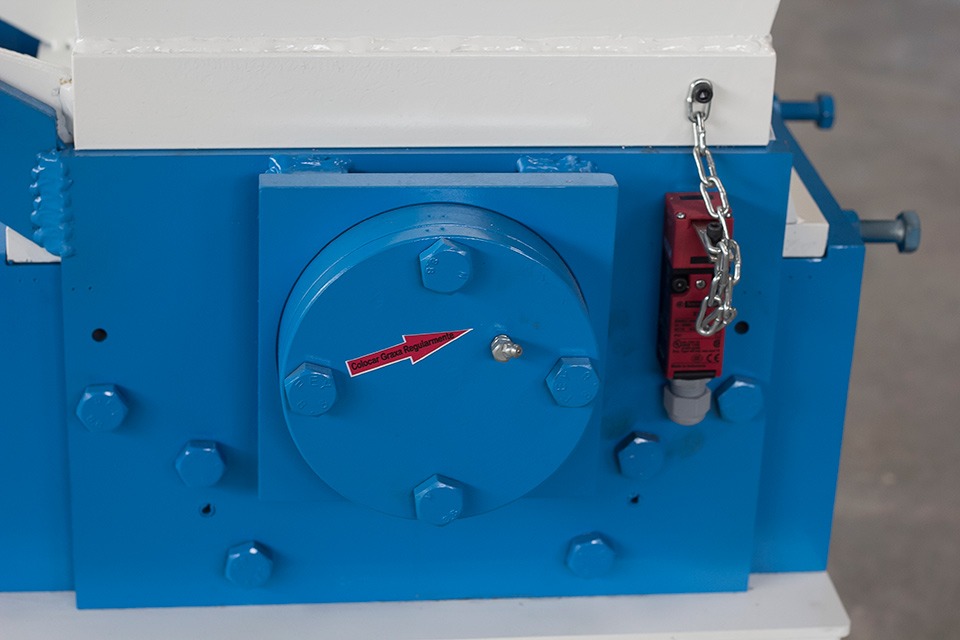

MANCAIS EXTERNOS
Afiáveis inteiras, reguláveis e substituíveis, medindo 305 x 60 mm.
Isolados do bloco permitindo a moagem com água sem risco de danificar os rolamentos.
ROLAMENTOS
MICRO SWITC DE SEGURANÇA OU
CHAVE DE FIM DE CURSO
Esferas
Inviolável, instalado externamente na câmara de moagem, desarmando o sistema elétrico
quando o moinho estiver aberto para manutenção mecânica ou limpeza.
BLOQUEIO
Eletromecânico que impede báscula o bocal ou abrir a peneira se o motor ainda estiver
girando.
TRANSMISSÃO
PRODUÇÃO ESTIMADA
Polias (com bucha cônica) e correias.
100 a 400 kg/h, variando de acordo com o tipo de material a ser processado, do processo
de alimentação do moinho, do diâmetro dos furos da peneira, da manutenção preventiva
do equipamento, entre outros.
ESTRUTURA
ACABAMENTO
Aço carbono soldado
Externo em pintura padrão na cor branca e azul ou conforme especificação
Água gelada, opcional.
Da máquina (mm/Kh)
900 mm
700 mm
1300 mm
1700 mm
300 mm
REFRIGERAÇÃO NO BLOCO
DADOS FÍSICOS
Comprimento
Largura
Altura alimentação
Altura total
Peso aproximado
